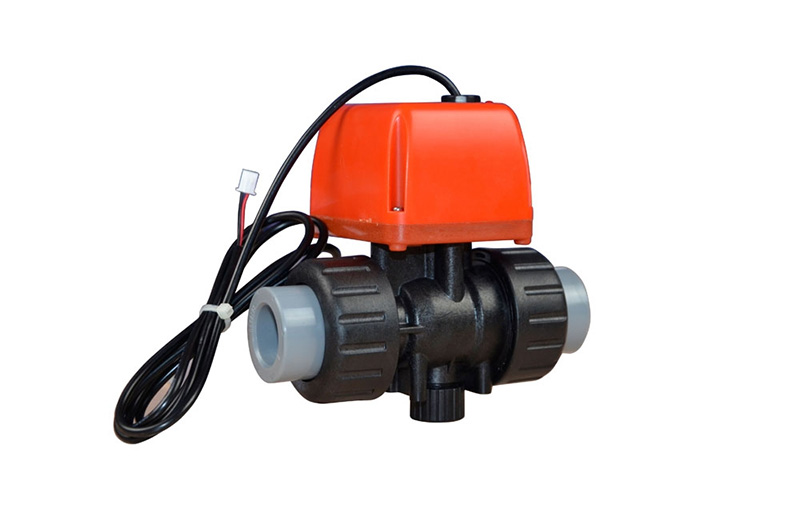

Válvula de Esfera Elétrica de Plástico
O corpo da válvula usa material PPo com um grau de proteção IP65, permitindo a sua operação em ambientes úmidos. O seu núcleo é de cerâmica resistente a desgaste e proporciona uma vida útil superior a 100,000 usos. A válvula de esfera elétrica de plástico é adequada para controle de vários meios, incluindo água, ar, óleo, ácido, alkali corrosivo e fluidos viscosos da indústria química.
Existem dois tipos disponíveis: válvula de esfera elétrica de plástico bipartida ou válvula de esfera elétrica de plástico tripartida.
Parâmetros Pressão de funcionamento: 0-1.6MPa
Temperatura de funcionamento: 0-60℃
Material da haste: PPO/PPH/UPVC（liga de aço Harley B ou C disponíveis sob pedido.
) Material de vedação: EPDM ou borracha fluorada (opcional)
Grau de proteção: IP65

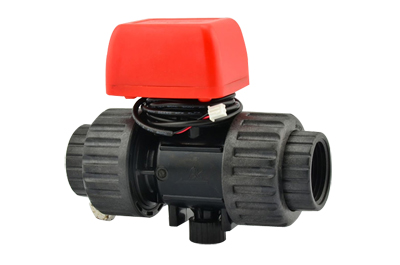

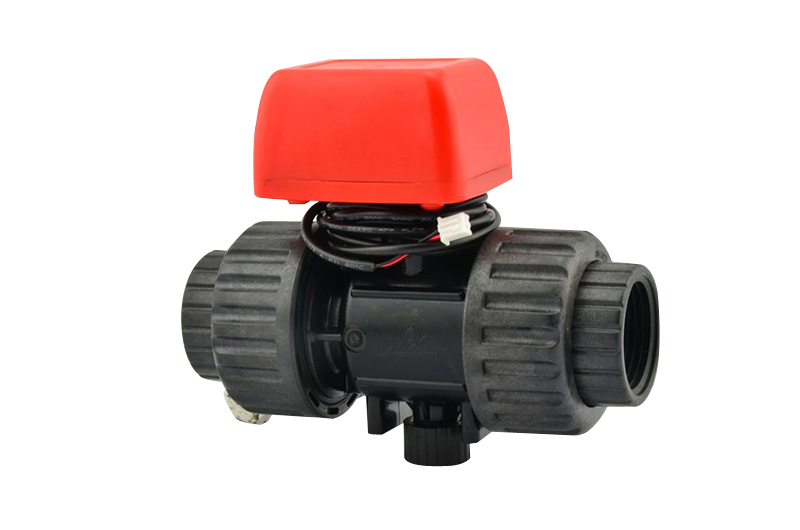

| Válvula de esfera elétrica de plástico bipartida de ligação roscada | Modelo | Diâmetro nominal | Tipo de fio | Tempo de abertura/fecho | Tensão de entrada | Potência do motor | Potência real |
| Q911713-15/20 Q911013-25 | DN15 dimensão da rosca: G1/2 bocal: φ20.2 DN20 dimensão da rosca: G3/4 bocal: φ25.2 DN25 dimensão da rosca: G1 bocal: φ32.2 | 2 fios● conexão positiva e negativa | 12.5s/3s | DC6V/12V/ 24V | 2W-4W | 0.4W-2.5W | |
| Q911712B-15/20Q911012B-25 | 2 fios● retorno automático | 12.5s/3s | DC9V-24V | ||||
| Q911712B1-15/20 Q911012B1-25 | 3 fios● retorno automático | 12.5s/3s | DC12V-24V | ||||
| Q911713C-15/20 Q911013C-25 | 3 fios linha comum | 12.5s/3s | DC6V/12V/ 24V | ||||
| Q911715C-15/20 Q911015C-25 | 3 fios●AC220V | 12.5s | AC220V | 6W | 0.4W-2.5W | ||
| QQ911713D-15/20 QQ911013D-25 | 5 fios● feedback de posição | 3s | DC24V | 4W | 0.4W-2.5W | ||
| Q911013-32(40/50) | DN32 dimensão da rosca: G1/4 bocal: φ40.2 DN40 dimensão da rosca: G1/2 bocal: φ50.5 DN50 dimensão da rosca: G2 bocal: φ63.2 | 2 fios● conexão positiva e negativa | 7.5s | DC12V-24V | 6W | 2W | |
| Q911013C-32(40/50) | 3-fios linha comum | 7.5s | DC12V-24V | ||||
| Q911013D-32(40/50) | 5 wires●feedback de posição | 7.5s | DC24V | ||||
| Q911015E-32(40/50) | 6 fios●sinal de retorno | 12s | AC220V | DN40：11W DN50：14W | DN32:1W DN40: 3W DN50:3.5W |
| Válvula de esfera elétrica de plástico bipartida de ligação por cola（dimensão de 47mm/58mm） | Diâmetro nominal | Tipo de fiação | Tempo de abertura/fecho | Tensão de entrada | Potência do motor | Potência real |
| Q931513D-65 | 5 fios●sinal de retorno DC24V | 15s | DC24V | 45W | 8.5W | |
| Q931515E-65 | 6 fios●sinal de retornoAC220V | 15s | AC220V | |||
| Q931513D-80 | 5 fios●sinal de retorno DC24V | 15s | DC24V | 45W | 10.5W | |
| Q931515E-80 | 6 fios●sinal de retornoAC220V | 15s | AC220V |
| Diâmetro nominal | Tipo de fiação | Modelo | Tempo de abertura/fecho | Tensão de entrada | Potência do motor | Potência real |
| DN25/ DN32/ DN40/ DN50 | 2 fios ● conexão positiva e negativa | Q914013-25(32/40/50) | 7.5s | DN25/32/40: DC12V/24V DN50: DC24V | DN25 /32:6W DN40: 10W DN50: 16W | DN25 /32: 2W DN40: 5W DN50: 6W |
| 3 fios ● comum | Q914013C-25(32/40/50) | 7.5s | DN25/32/40:DC12V/24V DN50: DC24V | |||
| 5 fios ● feedback de posição | Q914031D-25(32/40/50) | 7.5s | DC24V | |||
| 6 fios ● feedback de posição | Q914015E-25(32/40/50) | 7.5s | AC220V | DN25 /32:11W DN40: 11W DN50: 14W | DN25 /32:1W DN40: 3W DN50: 3.5W |
| Diâmetro nominal | Tipo de fiação | Modelo | Tempo de abertura/fecho（ | Tensão de entrada | Potência do motor | Potência real |
| DN25 21.5mm |
2 fios●conexão positiva e negativa | Q934013-25 | 7.5S | DC12V/24V | 6W | 2W |
| 3 fios●comum | Q934013C-25 | 7.5S | DC12V/24V | |||
| 5 fios●feedback de posição DC24V | Q934013D-25 | 7.5S | DC24V | |||
| 6 fios● feedback de posiçãoAC220 | Q934015E-25 | 12s | AC229V | 11W | 1W | |
| DN32 21.5mm |
2 fios● conexão positiva e negativa | Q934013-32 | 7.5S | DC12V/24V | 6W | 2W |
| 3 fios●comum | Q934013C-32 | 7.5S | DC12V/24V | |||
| 5 fios● feedback de posição DC24V | Q934013D-32 | 7.5S | DC24V | |||
| 6 fios● feedback de posição AC220 | Q934015E-32 | 12s | AC229V | 11W | 1W | |
| DN40 29mm |
2 fios● conexão positiva e negativa | Q934013-40 | 7.5S | DC12V/24V | 10W | 5W |
| 3 fios●comum | Q934013C-40 | 7.5S | DC12V/24V | |||
| 5 fios● feedback de posição DC24V | Q934013D-40 | 7.5S | DC24V | |||
| 6 fios● feedback de posição AC220 | Q934015E-40 | 12s | AC229V | 11W | 3W | |
| DN50 37.7mm |
2 fios● conexão positiva e negativa | Q934013-50 | 7.5S | DC12V/24V | 16W | 6W |
| 3 fios● comum | Q934013C-50 | 7.5S | DC12V/24V | |||
| 5 fios● feedback de posição DC24V | Q934013D-50 | 7.5S | DC24V | |||
| 6 fios● feedback de posiçãoAC220 | Q934015E-50 | 12s | AC229V | 14W | 3.5W | |

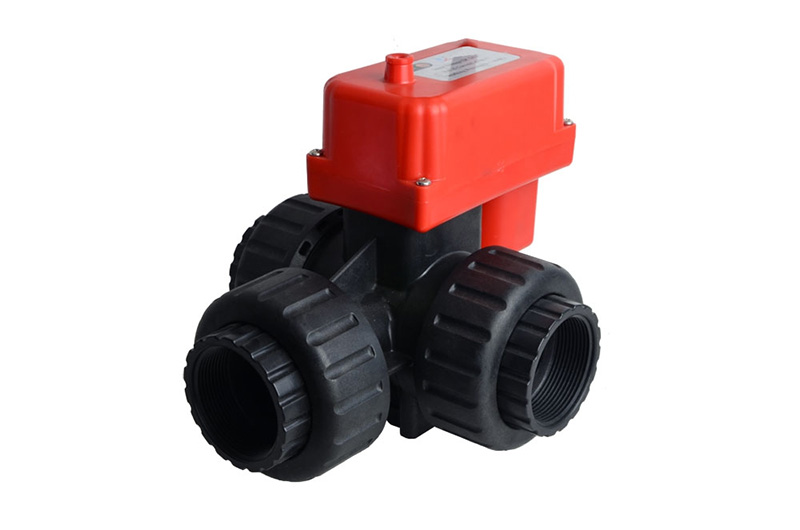

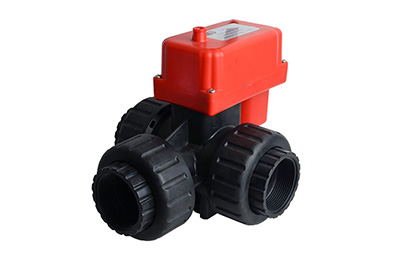

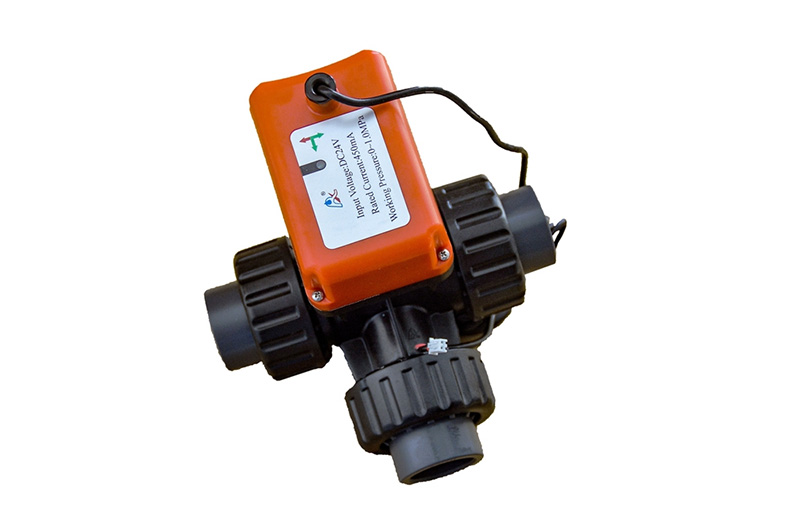

| Nome do produto | Válvula de esfera elétrica tripartida（núcleo de cerâmica） | Temperatura de funcionamento | 0--60℃ (vedação EPDM) | |||
| Material do corpo da válvula | PPO reforçado(resistente a ácido e alkali) | 0--60℃ （vedação FKM) | ||||
| Pressão de funcionamento | 0-1.0MPa（0-10kg） | Dimensão | Diâmetro reduzido（21.5mm-37.7mm） | |||
| Estrutura da esfera | Válvula de esfera elétrica tripartida（vedante resistente） | Material da haste | 316L opção predefinida; opcional: Hastelloy B ou Hastelloy B | |||
| Fluido adequado | água, ar, óleo, ácido, alkali corrosivo e fluidos viscosos da indústria química. (grau de proteção: IP65） | |||||

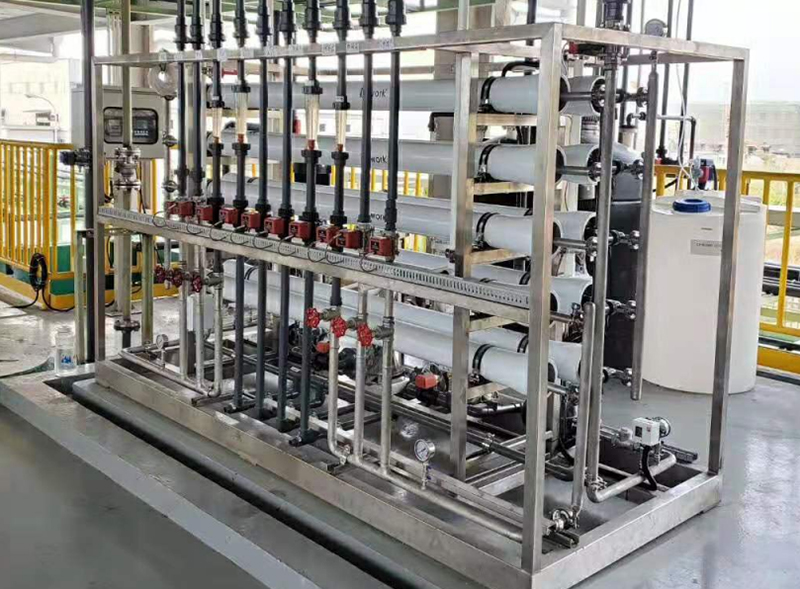

Válvula de esfera eletrônica é utilizada em equipamentos de osmose inversa.
Necessária para exigir que o sistema não produza martelos de água ou vibração. A válvula esférica deve atender a padrões rigorosos de estabilidade.
